รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อ: | เครื่องขึ้นรูปม้วน K-span | ความหนา: | 0.3-1.5mm |
---|---|---|---|
วัสดุที่ใช้: | แผ่นสีแผ่นสังกะสีและแผ่น galvalume | กำลังมอเตอร์หลัก / กำลังของสถานีไฮดรอลิก: | 7.5kW / 3kW |
การขึ้นรูปผ่าน: | 16 | ความเร็วในการขึ้นรูป: | 5-15 เมตร / นาที |
แสงสูง: | เครื่องขึ้นรูปม้วนลูกฟูกแผ่นหลังคาโลหะม้วนขึ้นรูปเครื่อง,metal roof roll forming machine |

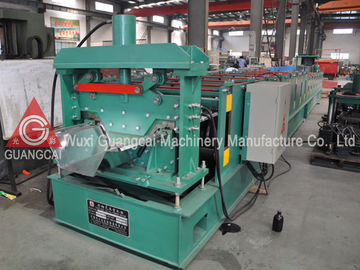

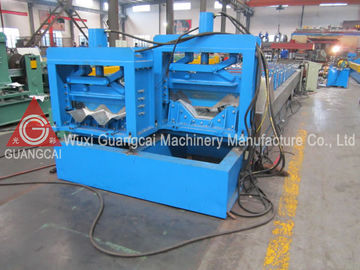

GWC610 K- ช่วงความหนา 0.4-0.8 มม. ม้วนขึ้นรูปเครื่อง
คุณสมบัติ
1. For this k-span roll forming machine, all the rollers are made of superior structural steel which is fine forged and coated with hard chrome. 1. สำหรับเครื่องขึ้นรูปม้วน k-span นี้ลูกกลิ้งทั้งหมดทำจากเหล็กโครงสร้างที่ผ่านการปลอมแปลงและเคลือบด้วยโครเมี่ยมอย่างหนัก So, the rollers possess high hardness and long life span. ดังนั้นลูกกลิ้งจึงมีความแข็งสูงและอายุการใช้งานยาวนาน
2. The press forming table is able to process color plates with thickness of 0.5-1.5mm, and a power device is outfitted to automatically convey these plates. 2. ตารางการขึ้นรูปแบบกดสามารถประมวลผลแผ่นสีที่มีความหนา 0.5-1.5 มม. และอุปกรณ์ไฟฟ้าได้รับการติดตั้งเพื่อถ่ายทอดแผ่นเหล่านี้โดยอัตโนมัติ During press forming step, there is no need to frequently adjust the gap between the rollers even if plate thickness changes, and the coated layer of color plate is well protected from being scratched. ในระหว่างขั้นตอนการขึ้นรูปแบบกดไม่จำเป็นต้องปรับช่องว่างระหว่างลูกกลิ้งบ่อยครั้งถึงแม้ว่าความหนาของแผ่นเปลี่ยนไปและชั้นเคลือบของแผ่นสีได้รับการปกป้องอย่างดีจากการถูกขีดข่วน
3. The curvature of arch slab is regulated by an assisting handwheel and a counter which are easy to operate. 3. ความโค้งของแผ่นพื้นโค้งถูกควบคุมโดย handwheel ช่วยและเคาน์เตอร์ซึ่งใช้งานง่าย Thus, the product quality and dimensional precision are guaranteed. ดังนั้นคุณภาพของผลิตภัณฑ์และความแม่นยำมิติจึงรับประกันได้
4. เครื่องขึ้นรูปม้วนนี้มีสองวิธีในการสร้างส่วนโค้ง
a. With the help of a three-roll curving machine, a smooth arch is created, and the span reaches 38m. ด้วยความช่วยเหลือของเครื่องโค้งสามม้วนโค้งเรียบถูกสร้างขึ้นและขยายไปถึง 38m This method is usually used for constructions with large span such as hangar, workshop and livestock building, etc. In addition, a lock forming machine is used to connect the plates, and no bolt is needed. วิธีนี้มักจะใช้สำหรับการก่อสร้างที่มีช่วงกว้างเช่นโรงเก็บเครื่องบินการประชุมเชิงปฏิบัติการและอาคารปศุสัตว์เป็นต้นนอกจากนี้ยังมีการใช้เครื่องขึ้นรูปล็อคเพื่อเชื่อมต่อแผ่นและไม่จำเป็นต้องใช้สลักเกลียว
b. ข The second method is to form the arch by a curving machine. วิธีที่สองคือการสร้างส่วนโค้งโดยเครื่องโค้ง This machine makes partial arch with small span for spire roof tops and ridges, such as garages, retail shops, repair plants, etc. The connection method is screw fixation in the pre-punched holes. เครื่องนี้ทำให้ส่วนโค้งบางส่วนมีระยะห่างขนาดเล็กสำหรับท็อปส์ซูหลังคาและสันเขาเช่นโรงรถร้านค้าปลีกโรงงานซ่อม ฯลฯ วิธีการเชื่อมต่อคือการตรึงสกรูในหลุมก่อนเจาะ
5. k-span ม้วนเครื่องขึ้นรูปสามารถออกแบบตามความต้องการและภาพวาดโดยลูกค้าของเรา
การประมวลผลการไหล
การม้วนขึ้นรูป→การป้อนวัสดุที่แนะนำ→การขึ้นรูปม้วน→การตัดต่อความยาว→การขนถ่าย→โค้ง
ส่วนประกอบ
1. 5T decoiler แบบพาสซีฟ
2. รูปร่างเครื่องขึ้นรูป
3. กรรไกรไฮดรอลิก
4. สถานีไฮโดรลิค
5. ตู้ควบคุม PLC
6. ตารางวิ่งออกมา
7. เครื่องโค้ง
8. ล็อคเครื่องขึ้นรูป
ข้อมูลจำเพาะ
แบบ | บันทึก | |
วัสดุที่ใช้ | แผ่นสีแผ่นสังกะสีและแผ่น galvalume | เครื่องนี้สามารถปรับแต่งได้ตามความต้องการของลูกค้าแต่ละคนและลักษณะของวัสดุแปรรูป |
ความกว้างการป้อน | 914mm | |
ความหนาการประมวลผล | 0.3-1.5mm | |
วัสดุลูกกลิ้ง | เหล็ก 45 # เคลือบด้วยโครเมี่ยมอย่างหนัก | |
กำลังมอเตอร์หลัก / กำลังของสถานีไฮดรอลิก | 7.5kW / 3kW | พารามิเตอร์เหล่านี้สามารถตั้งค่าได้ตามกำลังการผลิตที่ต้องการ |
การขึ้นรูปผ่าน | 16 | |
ความเร็วในการขึ้นรูป | 5-15 เมตร / นาที | |
ขนาดเครื่อง | 10 × 1.3 × 1.2 เมตร | |
น้ำหนักเครื่อง | 9T |
